M-RG White
┃ 墙壁外装式挂画系统轨道
容许承重:
30kg
M-RG W
CODE:121101
  • 墙壁外装式挂画轨道,双拼接孔
  • 高级铝材,表面阳极氧化处理
  • 白色PVC盖板,可自行喷涂颜色
  • 2mm壁厚,加强轨道的承重能力
  • 规格:厚度14mm * 宽度35mm,单根长度:2米
█  产品特点
  • 表面正阳极处理,让产品细节更具有质感
  • 白色的PVC扣板,能更好地遮掩轨道,让轨道与墙面更好地融合
  • 2mm的壁厚,能承载较大的重量,更加安全可靠
  • 更加合理的尺寸设计,绝不影响既有的空间规划
█  轨道安装方法
  • 先在轨道上沿轨道槽内的中心线打孔,打孔间隔为300mm左右,孔径:4mm
  • 用木螺钉把轨道固定住,建议用于固定轨道的螺丝直径为3.5mm,长度不得小于35mm

setp1: 取下轨道盖板

setp2: 在轨道上沿定位线打直径约4mm的孔(建议每隔30cm打一个)

setp3: 在墙壁上打孔(打孔位置与轨道孔位一致),并敲入膨胀塞

setp4: 用螺丝钉把轨道固定牢固后,并扣上盖板


多根轨道拼接
PS. 连接针可用直径2mm的不锈钢直条,剪成5~10mm的长度制成
轨道的另一侧沟槽还可以用来布线,这样您就可以把那些杂乱的线材尽收其中,物尽其用,又美观整洁
█   多种专用配件选择

┃ 多种专用的轨道配件可供选择,以满足不同情况下的需要,并可在轨道任意位置取付

┃ 配件多采用Plus & Play 设计,可以随时随意地,很轻易地把这些配件安装到轨道上/或从轨道上取下

┃ 采用不锈钢的配件,看上去更像一件工艺品,可以为悬挂的作品增添不少的亮点


█  M-RG轨道挂画系统构成 (轨道+轨道配件+钢丝绳+末端挂钩)
+ + +
█  轨道配件的取付方法

  • 轨道任意位置取付(适用于CR-1CR-4CR-6配件)
    1. 把配件以扁平方向沿轨道沟槽置入
    2. 向上顶入,并旋转90度后即可
●  轨道末端取付(仅用于 CR-7 配件)
  1. 把配件沿轨道的一端置入即可
  2. 选择此类配件(CR-7),在安装轨道时需在轨道的一端预留约28mm的空间,以便后来添加或取下配件
█  M-RG轨道挂画系统应用示意

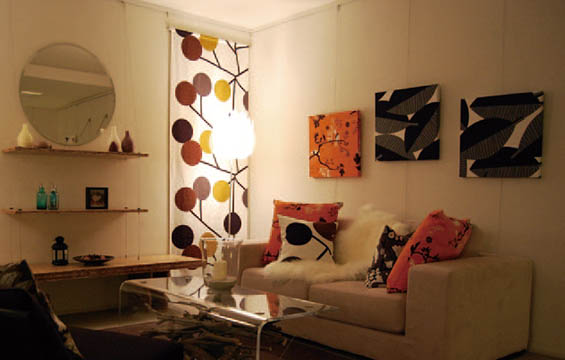

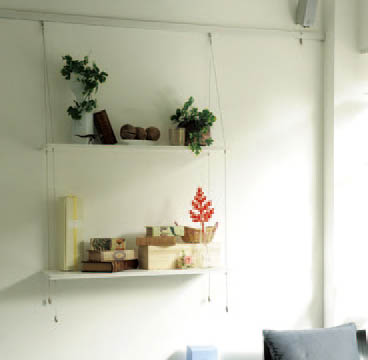

█  其它应用示例(利用已安装好的M-RG轨道,再配合荒川的其它产品,您还可以实现以下应用)

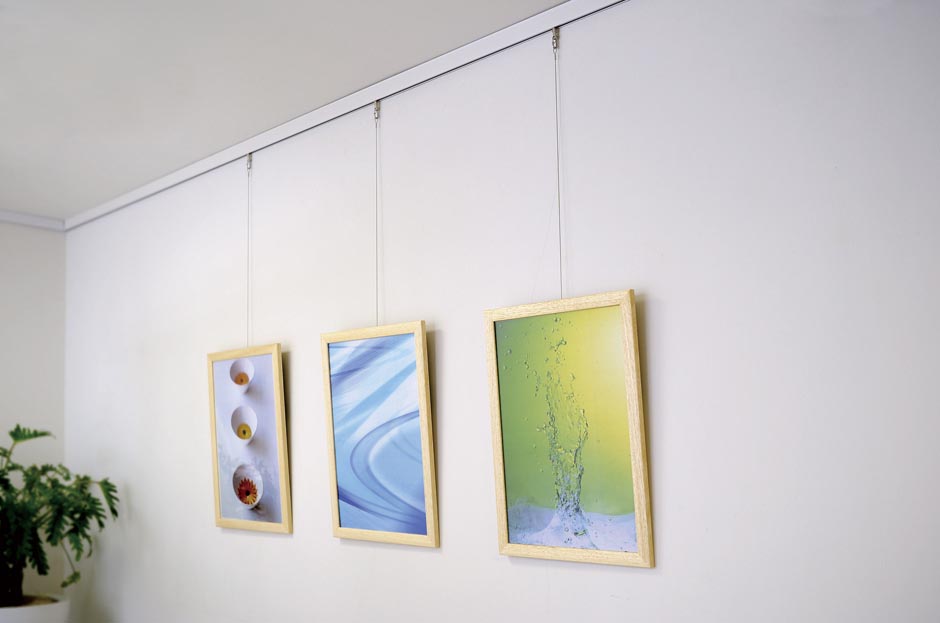

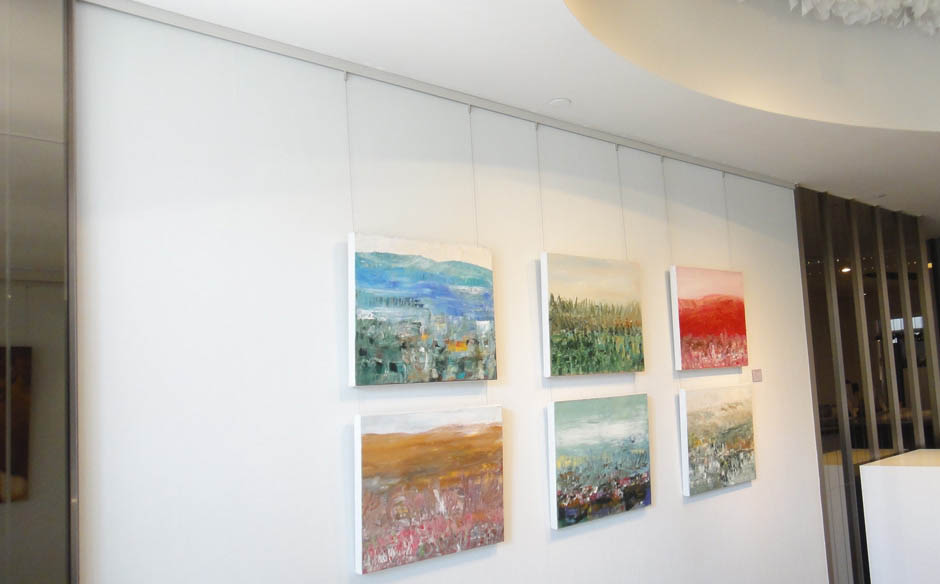

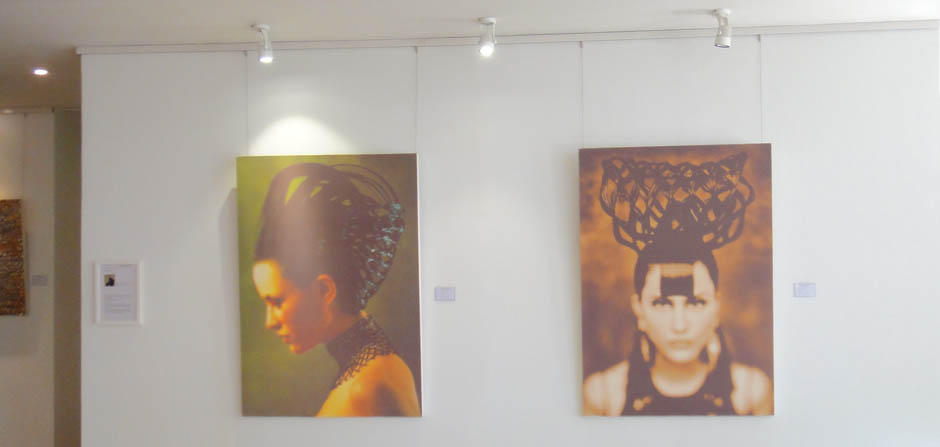

█  应用场景
