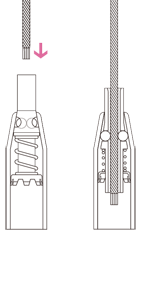

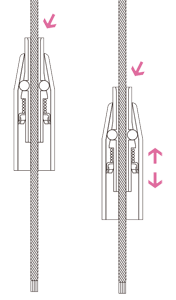

荒川专利技术 · 单向自锁机构（One-way self-locking)

▼只需要把钢丝绳从金具的导口插入，金具的单向自锁机构即可把钢丝绳牢牢卡住。
▼钢丝绳只能朝一个方向移动，只有当金具的导口被按住时，才可自由移动
▼钢丝绳被金具的单向自锁机构牢牢卡住，拉力越大，卡的也越牢固

荒川悬挂系统的应用特征

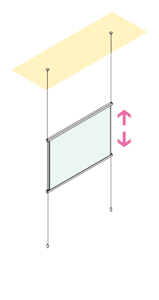

直接天顶固定悬挂
可方便快捷地移动高度

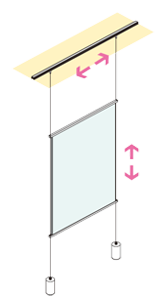

配合顶装轨道
可左右移动，并上下调节高度

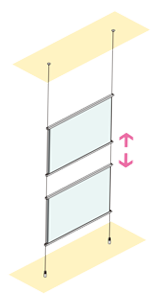

垂直张力系统
可多层悬挂
中间取付
可随时取付金具

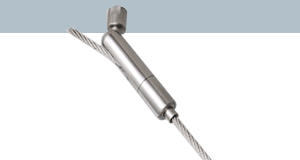

单向自锁机构金具钢丝绳取付方法

Φ0.6～Φ0.8
Φ1.0～Φ1.2
Φ1.2～Φ1.5
Φ1.5～Φ2.0
Φ2.5～Φ3.0

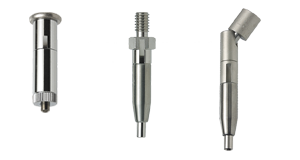

普通型金具

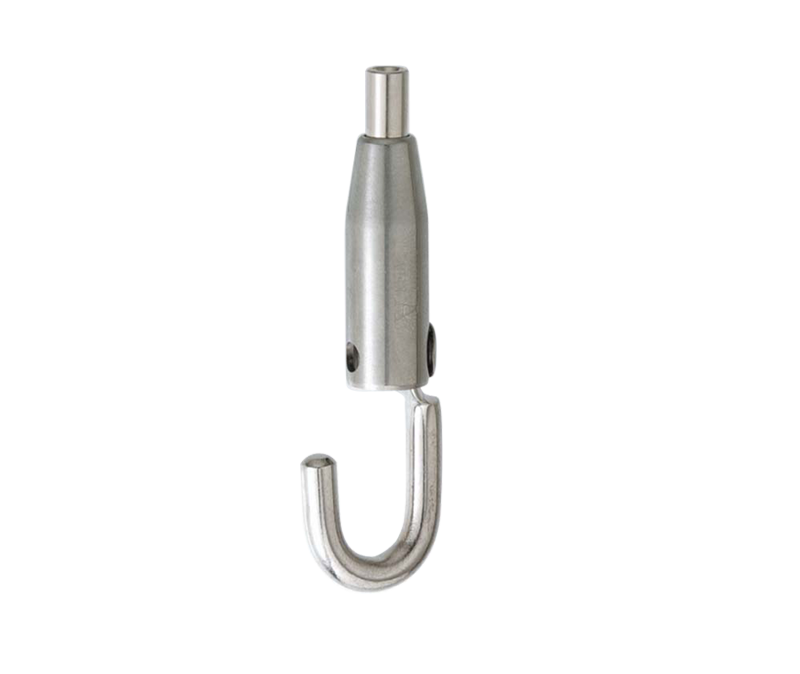

普通型钢丝绳单向自锁固定金具，一般为天顶固定件、中间物件悬挂、地板用钢丝绳张力金具等。如型号 SF-38、SF-20R、SF-16、SF-19 等

Step1:
直接把钢丝绳从金具的导口中插入即可，需要移动时，按下金具导口即可
Step2:
需要取下时，先按住金具导口，抽出钢丝绳即可

Φ1.2～Φ1.5
Φ1.5～Φ2.0
Φ2.5～Φ3.0

双重安全型金具

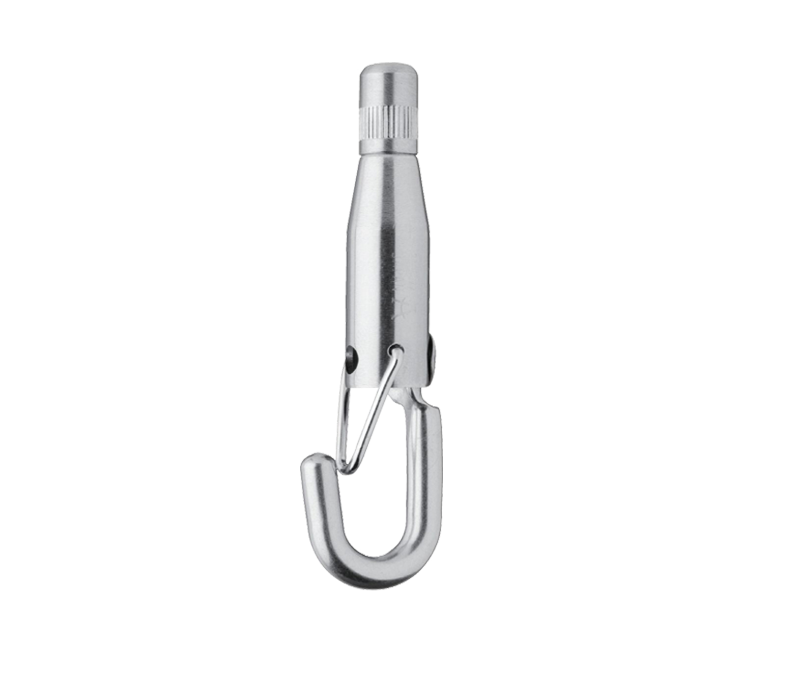

产品型号后带有（-S )的后缀 金具的导口附带安全螺帽，拧紧后可保持卡紧，防止脱落，具有更高的安全性。如型号 SF-20RP-S、SF-35R-S等

Step1:
先松开金具导口的安全螺帽，并旋到最末端
Step2:
把钢丝绳从导口插入
Step3:
当调整到合适的位置后，宁紧导口的安全螺帽

Step1:
需要取下时，先要松开金具导口的安全螺帽
Step2:
按住金具导口，抽出钢丝绳即可

Φ1.2～Φ1.5
Φ1.5～Φ2.0
Φ1.2～Φ1.5
Φ1.5～Φ2.0
Φ2.5～Φ3.0

钢丝绳可侧向引出金具

产品型号后带有( +T )的后缀 金具的侧向设有用开抽出钢丝绳的沟漕,比较容易调节钢丝绳的张力。如型号AZ-1+T、SF-32+T、SF-38+T 等

1:金具侧向有用于引出钢丝绳的沟漕
2:从导口插入钢丝绳，钢丝绳头从侧向沟漕出来后，抽拉到位即可。取出时反之

Φ1.5～Φ2.0

可中间取付型金具

产品型号前两位字母为FM 此型的金具侧向有可置入钢丝绳的沟漕，可在钢丝绳的任意位置取付。如产品型号 FMB-1S、FM-20S、FBG-2S、FM-1B-S 等

Step1:
先把金具导口的安全螺帽松开，旋至末端，并且保持安全螺帽的沟漕与金具的沟漕在同一水平线
Step2:
按住金具导口螺帽，沿沟漕置入钢丝绳上
Step3:
确认钢丝绳完全卡入到金具内，上下调节好高度，拧紧导口螺帽即可
Step4:
需要取下时，松开并按住导口螺帽即可

Φ1.5～Φ2.0

可分离型金具

产品型号为：EM-1S+EM-1L、EM-1S+EM-1C、EM-1S+EM-1U。其中EM-1S为通用型本体件，EM-1L、EM-1C、EM-1U 为不同用途的附件

Step1:
先把本体金具 EM-1S 置入钢丝绳，调节好高度后并拧紧螺帽
Step2:
然后把附件（EM-L、EM-1C、EM-1U)放入到本体金具（EM-1S)的沟漕内
Step3:
最后确认安放稳妥即可

钢丝绳承重与选定、计重方法

钢丝绳直径与容许承重对应表
推荐使用 SUS304 材质及采用 7*7 加工工艺的钢丝绳

钢丝绳直径 ( mm )	Φ 0.6	Φ 0.8	Φ 1.0	Φ 1.2	Φ 1.5	Φ 2.0	Φ 2.5	Φ 3.0
容许的承重 ( kg )	3	5	6	10	30	50	70	100
极限破断 ( kgf )	16.5~16.8	30.2~34.5	47.6~50	56.2~73.4	84.8~95.7	143~146	228~242	310~330

※ 1 系统承重由选用的或适用的钢丝绳直径决定，上表中钢丝绳直径与承重的对应关系为本社内的实验结果，仅适用于本社产品，请严格按照本社规定的容许承重值来选择适用的钢丝绳。本社推荐使用SUS304 材质和7*7工艺的钢丝绳。
※ 2 容许承重为垂直静止状态下的所悬挂物口的重量
※ 3 本社实验室内自行设置的实验设备可随时对产品进行检验，检验方法严格依照日本工业产品的强度测定方式，检验过程及检验结果由以下公共部门监督认定。

东京都立产业技术研究所

崎玉县产业技术综合中心

※ 4 极限破断值为钢丝绳破断时所承受的最大拉力

钢丝绳承重与选定、计重方法

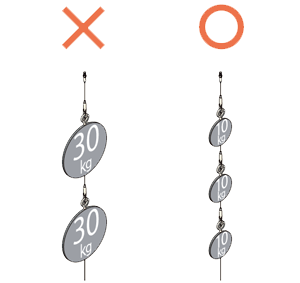

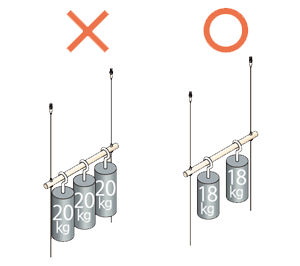

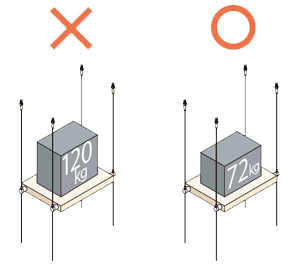

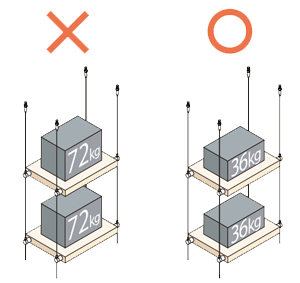

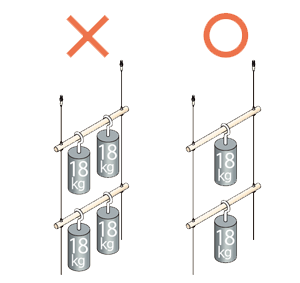

※ 多点悬挂情况下，应以所选钢丝绳直径的容许承重值乘上点数，再乘上60%的安全系数

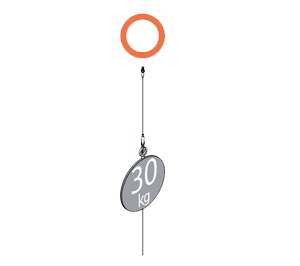

以下以直径为1.5mm的钢丝绳举例试算
