日本荒川技研工业株式会社

  固定悬挂系统 、轨道式挂画系统、挂画器

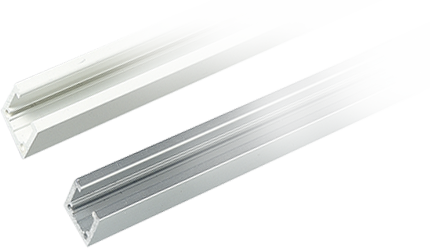

MC-10
┃ C 型轨道
容许承重:
30kg
MC-10 S
CODE:12610*
  • C 型轨道
  • 高级铝材,表面阳极氧化 / 喷涂处理
  • 壁厚2mm,具有更强的承重能力
  • 规格:高12.5mm * 宽度16mm
█  产品特点

  • 银色:表面正阳极处理,让产品细节更具有质感
  • 白色:表面高级喷涂处理,光滑而细腻,另有黑色可定制
  • 2mm的壁厚,能承载较大的重量,更加安全可靠
  • 多种安装方式,可天花板顶装,可墙壁侧装,可外装,也可埋入安装
█   多种专用配件选择

┃ 多种专用的轨道配件可供选择,以满足不同情况下的需要,并可在轨道任意位置取付

┃ 配件多采用Plus & Play 设计,可以随时随意地,很轻
易地把这些配件安装到轨道上/或从轨道上取下

┃ 根据轨道的不同安装方式,可选择顶装配件或侧装配件,顶装配件(BS-32R-RMCD-4MC-6H)。侧装配件(BS-36D-RMCD-2MCD-6)

┃ 根据钢丝绳的连接方式,可选配钢丝绳直插式配件或挂
钩式配件,采用钢丝绳直插的配件(BS-32R-RBS-36D-R)。挂钩式配件则需要使用带环钢丝绳,有(MC-6HMCD-2MCD-4MCD-6)

█  轨道安装方法

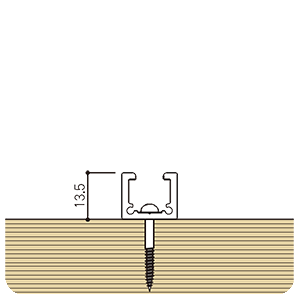

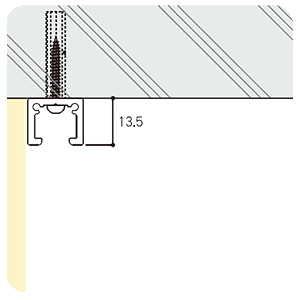

  • 天花板安装
  • 地面安装

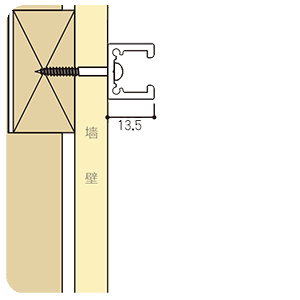

  • 墙面安装

PS.1: 安装前确认基底的牢固,为确何安装的牢固,建议轨道打孔间距30CM

轨道拼接
PS. 连接针可用直径2mm的不锈钢直条,剪成5~10mm的长度制成
█  轨道配件的取付方法
  • 轨道侧装配件取付(适用于BS-36D-RMCD-2MCD-6配件)
    1. 把配件以扁平方向沿轨道沟槽置入
    2. 顺时针旋转90度后即可
●  轨道顶装配件取付(适用于BS-32R-RMCD-4MH-6H配件)
  1. 把配件以扁平方向沿轨道沟槽置入
  2. 向上顶入的同时,顺时针旋转90度后即可
█  MC-11轨道系统应用
█  MC-11轨道挂画系统构成 (轨道+轨道配件+钢丝绳+末端挂钩)
MC-11轨道 + BS-32R-RBS-36D-R + 钢丝绳 + AF-3 chromeAF-3P chromeBS-20RBS-20RP
MCD-4MCD-2MCD-6 带环钢丝绳
█  其它应用示例(轨道不仅仅用来挂画,配合荒川的其它产品,还可实现不同的创意)
█  应用实例
