M-C01

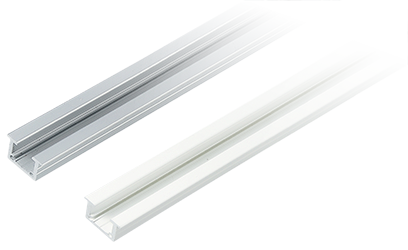

┃ 可嵌入型挂画轨道
容许承重:
30kg
M-C01 S
CODE:126111
  • 可嵌入型挂画轨道
  • 高级铝材,表面阳极氧化 / 喷涂处理
  • 2mm出边,有效摭掩边缝,完美嵌合
  • 壁厚2mm,具有更强的承重能力
  • 规格:高度12.5mm / 宽度20mm(含包边)
█  产品特点
◀ 拼接孔(Φ 2.0mm),用于两根以上的轨道拼接,以保证两根轨道平

◀ 中心线,用于辅助打孔定位,方便打孔定位,并使所有孔位保持在
同一水平线

◀ 出边(2mm),当轨道嵌入安装时,用于遮掩轨道两边的缝隙,以保
证完美嵌合

  • ▶ 银色:表面正阳极处理,让产品细节更具有质感
  • ▶ 白色:表面高级喷涂处理,光滑而细腻,另有黑色可定制
  • ▶ 2mm的壁厚,能承载较大的重量,更加安全可靠
  • ▶ 多种安装方式,可天花板顶装,可墙壁侧装,可外装,也可埋入安装
█  轨道安装方法

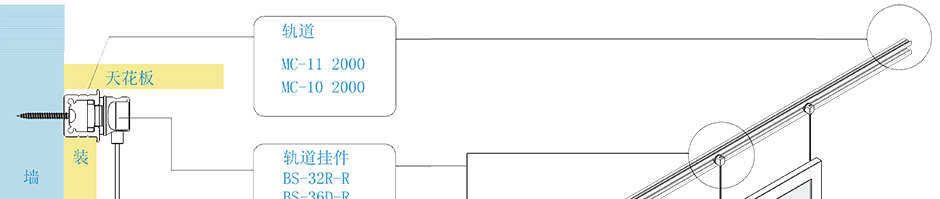

  • 天花板嵌入方式安装

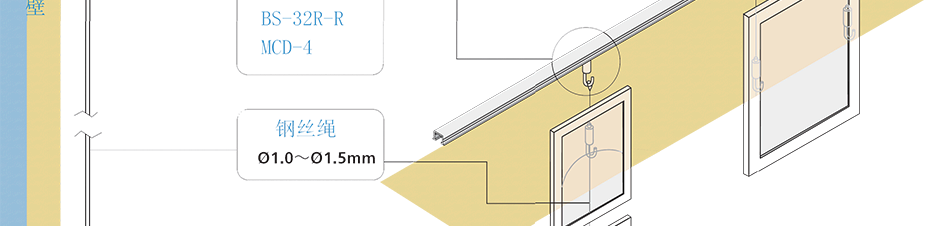

  • 地面嵌入方式安装

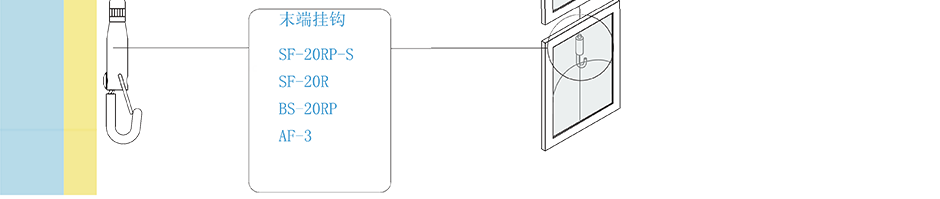

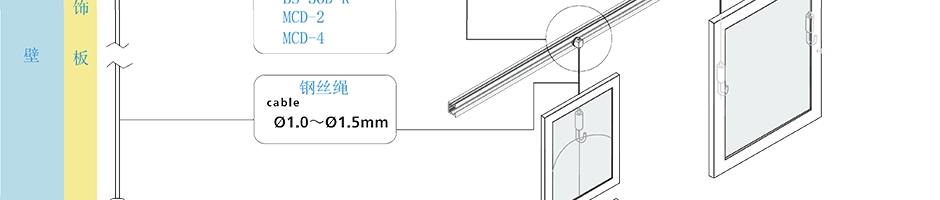

  • 墙面嵌入方式安装

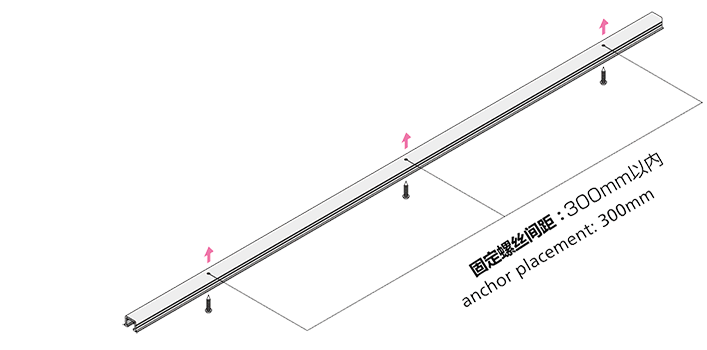

PS.1: 安装前确认基底的牢固,为确何安装的牢固,建议轨道打孔间距30CM

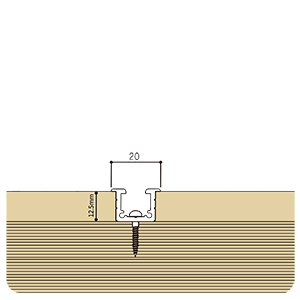

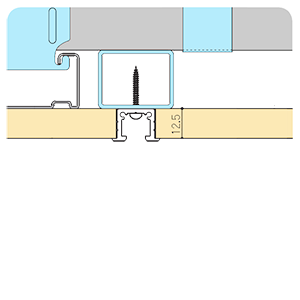

PS.2: 基底开槽宽度16mm,深度12.5mm

  • 先在轨道上沿轨道槽内的中心线打孔,打孔间隔为300mm左右,孔径:4mm
  • 用木螺钉把轨道固定住,建议用于固定轨道的螺丝直径为3.5mm,长度不得小于35mm

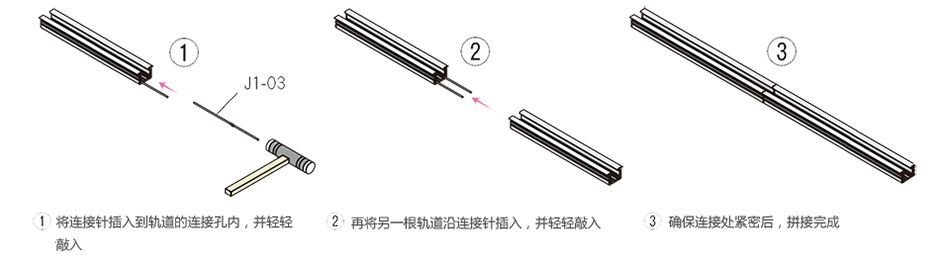

轨道拼接
PS. 连接针可用直径2mm的不锈钢直条,剪成5~10mm的长度制成
█   多种专用配件选择

■ 多种专用的轨道配件可供选择,以满足不同情况下的需要,并可在轨道任意位置取付

■ 配件多采用Plus & Play 设计,可以随时随意地,很轻
易地把这些配件安装到轨道上/或从轨道上取下

■ 根据轨道的不同安装方式,可选择顶装配件或侧装配件,
▷顶装配件(BS-32R-RMCD-4MC-6H)。
▷侧装配件(BS-36D-RMCD-2MCD-6)。
▷地装配件(BS-23J+RTF-18RT-R)

■ 根据钢丝绳的连接方式,可选配钢丝绳直插式配件或挂钩式配件,
▷钢丝绳直插式配件(BS-32R-RBS-36D-R)。
▷挂钩式配件(MC-6HMCD-2MCD-4MCD-6)
挂钩式配件则必须使用带环钢丝绳

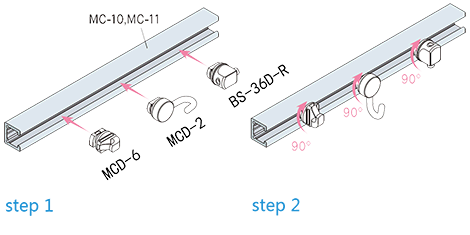

█  轨道配件的取付方法

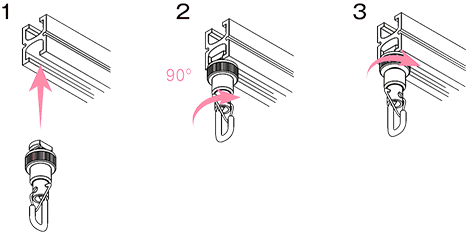

  • 轨道侧装配件取付(适用于BS-36D-RMCD-2MCD-6配件)
    1. 把配件以扁平方向沿轨道沟槽置入
    2. 顺时针旋转90度后即可
●  轨道顶装配件取付(适用于BS-32R-RMCD-4MH-6H配件)
  1. 把配件以扁平方向沿轨道沟槽置入
  2. 向上顶入的同时,顺时针旋转90度后即可
  • █  M-C01轨道挂画系统应用示意
    █  M-C01轨道挂画系统构成 (轨道+轨道配件+钢丝绳+末端挂钩)
    MC-11轨道 + BS-32R-RBS-36D-R + 钢丝绳 + AF-3 chromeAF-3P chromeBS-20RBS-20RP
    MCD-4MCD-2MCD-6 带环钢丝绳
    █  其它应用示例(采用上下轨道方式构成的垂直张力系统,能够很方便地实现更多的应用)

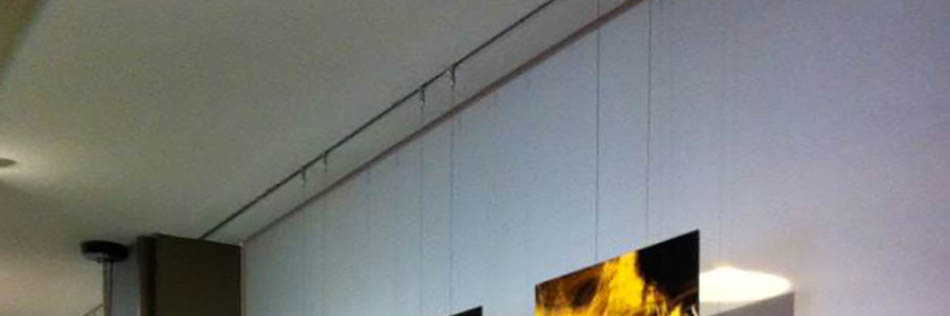

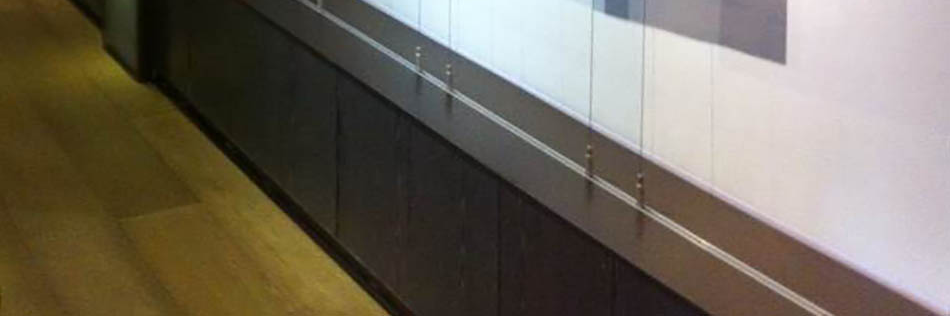

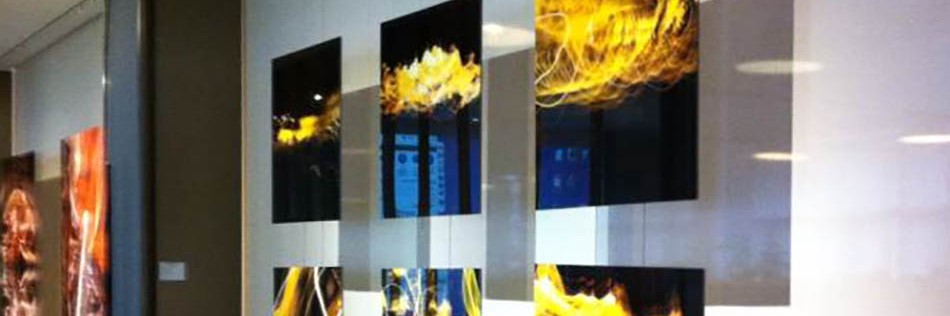

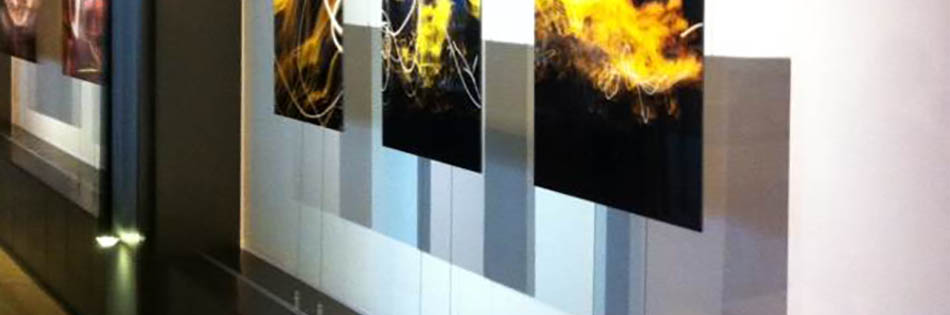

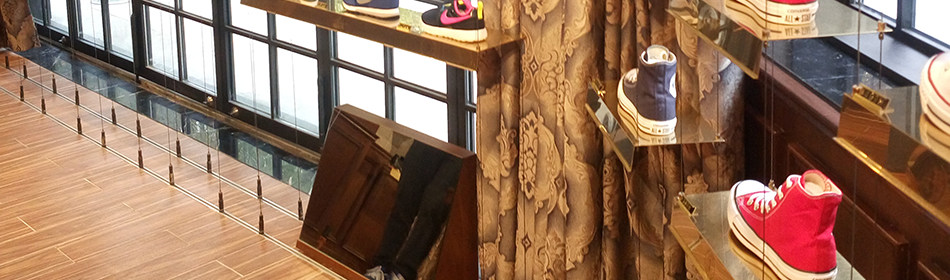

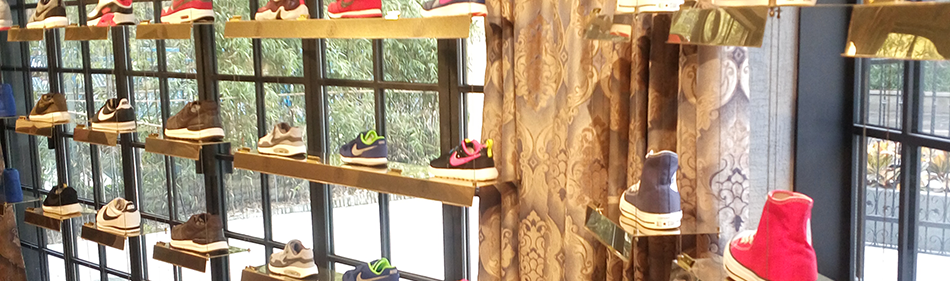

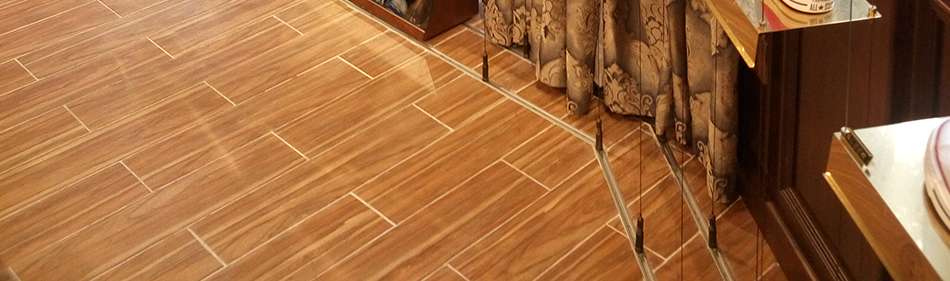

    █  应用实例
